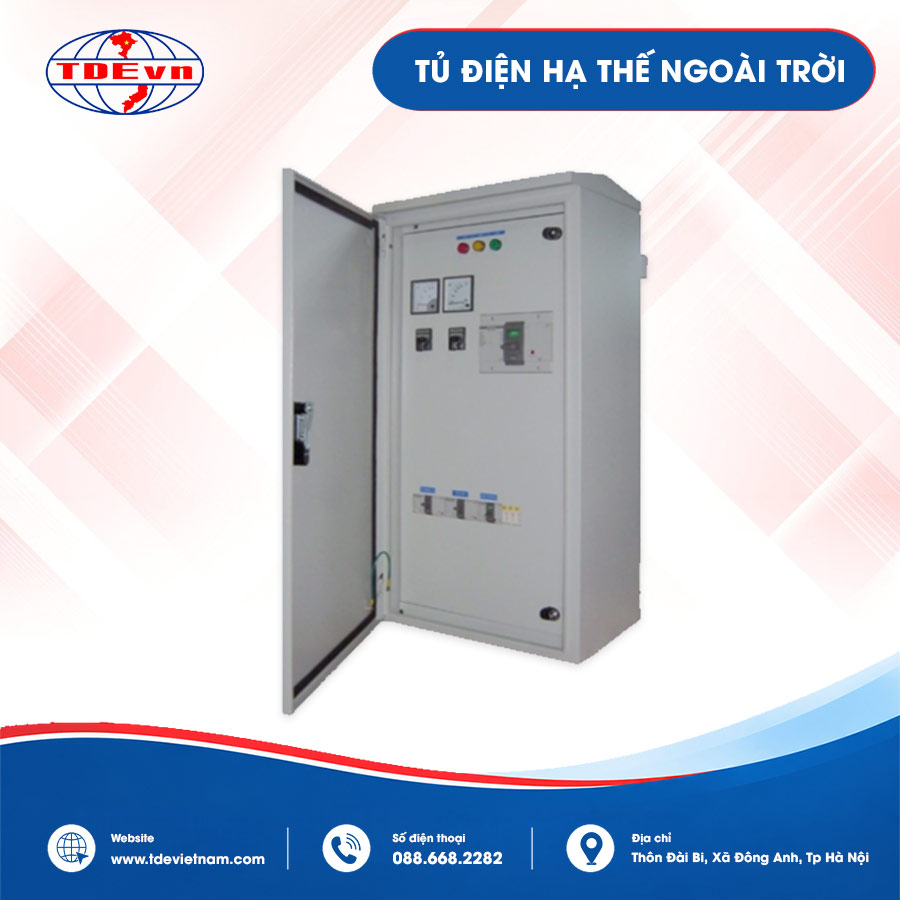

Tủ điện hạ thế ngoài trời ✔️được sử dụng tại trạm biến áp, nhà máy, ✔️khu công nghiệp, hệ thống chiếu sáng và nhiều công trình hạ tầng cần bố trí thiết bị điện bên ngoài nhà. Để hệ thống vận hành an toàn, tủ cần có kết cấu chắc chắn, khả năng chống bụi, chống nước phù hợp với vị trí lắp đặt và đáp ứng yêu cầu bảo vệ các thiết bị bên trong.
TDE Việt Nam hỗ trợ tư vấn lựa chọn kích thước, vật liệu vỏ tủ, cấp bảo vệ và cấu hình thiết bị theo điều kiện sử dụng thực tế. Với dịch vụ cung cấp, hỗ trợ lắp đặt và tư vấn kỹ thuật theo yêu cầu dự án, khách hàng có thể chủ động phương án triển khai và dự toán ngân sách đầu tư. Liên hệ hotline: 088 668 2282 để được TDE Việt Nam tư vấn giải pháp và nhận báo giá tủ điện hạ thế ngoài trời phù hợp với công trình.
Những yếu tố quyết định chất lượng tủ điện hạ thế ngoài trời
Không phải tủ có vỏ kín là có thể sử dụng tốt ở mọi vị trí ngoài trời. Độ bền và mức độ an toàn phụ thuộc vào sự phối hợp giữa vật liệu vỏ, cấp bảo vệ, thiết bị bên trong và phương án thi công.
Vật liệu vỏ tủ phù hợp với môi trường lắp đặt
Tùy điều kiện sử dụng, vỏ tủ điện ngoài trời có thể được chế tạo từ thép sơn tĩnh điện, thép không gỉ hoặc vật liệu phi kim chuyên dụng.
- Thép sơn tĩnh điện: Phù hợp với nhiều ứng dụng công nghiệp khi quy trình xử lý bề mặt, lớp sơn và kết cấu kín được lựa chọn đúng điều kiện môi trường.
- Thép không gỉ: Có thể được cân nhắc ở khu vực có nguy cơ ăn mòn cao, nhưng cần chọn đúng chủng loại vật liệu theo môi trường thực tế.
- Vỏ phi kim: Có thể phù hợp với các ứng dụng cần khả năng chống ăn mòn hoặc cách điện của vỏ, tùy yêu cầu cơ khí, nhiệt độ và điều kiện lắp đặt.
Cấp bảo vệ IP chống bụi và nước
Cấp bảo vệ IP là một tiêu chí quan trọng khi lựa chọn tủ điện ngoài trời. Hai chữ số trong mã IP thể hiện mức độ bảo vệ của vỏ thiết bị trước sự xâm nhập của vật thể rắn, bụi và nước theo các điều kiện thử nghiệm quy định.

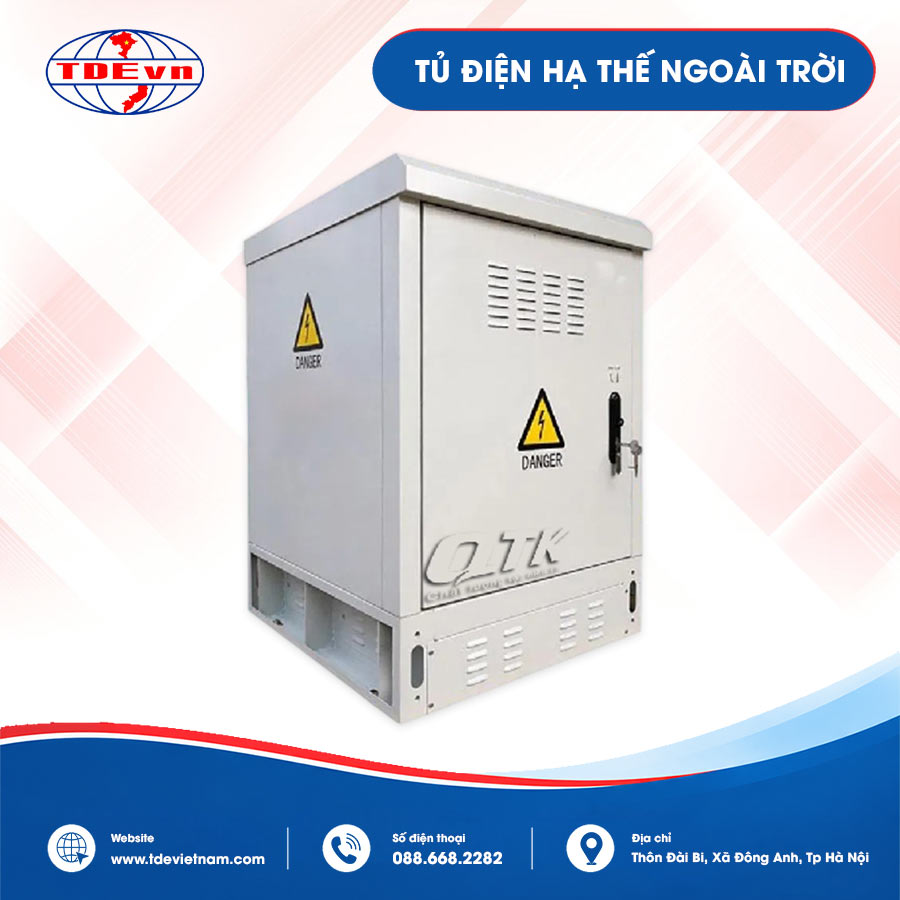

Kết cấu mái che, cửa tủ và hệ thống thoát nước
Tủ lắp ngoài trời nên có kết cấu hạn chế nước mưa đọng trên bề mặt, giảm nguy cơ nước chảy trực tiếp vào khu vực cửa và các vị trí đưa cáp vào tủ. Mái che hoặc phần che chắn bổ sung có thể được xem xét tùy thiết kế.
Khả năng tản nhiệt và kiểm soát ngưng tụ
Thiết bị đóng cắt, bộ nguồn, biến áp điều khiển và các linh kiện điện tử có thể sinh nhiệt trong quá trình hoạt động. Nếu tủ quá kín nhưng không được tính toán tản nhiệt hợp lý, nhiệt độ bên trong có thể vượt mức cho phép của thiết bị.
Các loại tủ điện hạ thế ngoài trời thường gặp
Tủ điện phân phối ngoài trời
Tủ phân phối được sử dụng để tiếp nhận nguồn điện hạ thế và chia nguồn đến nhiều nhánh phụ tải. Tủ thường được bố trí tại khu vực hạ tầng, nhà xưởng hoặc vị trí cấp điện tập trung, với cấu hình thiết bị bảo vệ phù hợp công suất và sơ đồ phân phối.
Tủ điện điều khiển máy bơm ngoài trời
Loại tủ này phục vụ điều khiển máy bơm cấp nước, thoát nước, tưới tiêu hoặc các hệ thống xử lý nước. Tùy yêu cầu, tủ có thể tích hợp contactor, rơ-le nhiệt, biến tần, thiết bị điều khiển mức nước và chế độ vận hành tự động.
Tủ điện chiếu sáng ngoài trời
Tủ được dùng để cấp điện và điều khiển hệ thống chiếu sáng tại đường nội bộ, khuôn viên nhà máy, bãi đỗ xe hoặc khu vực công cộng. Tùy thiết kế, hệ thống có thể sử dụng bộ hẹn giờ, cảm biến ánh sáng hoặc bộ điều khiển phù hợp để tự động bật tắt theo lịch.
Tủ điện công nghiệp ngoài trời theo yêu cầu
Một số công trình cần tủ tích hợp nhiều chức năng như phân phối điện, điều khiển động cơ, giám sát thông số hoặc kết nối hệ thống tự động hóa. Với các ứng dụng này, thiết kế cần xem xét đồng thời yêu cầu điện, điều khiển, truyền thông và điều kiện môi trường.

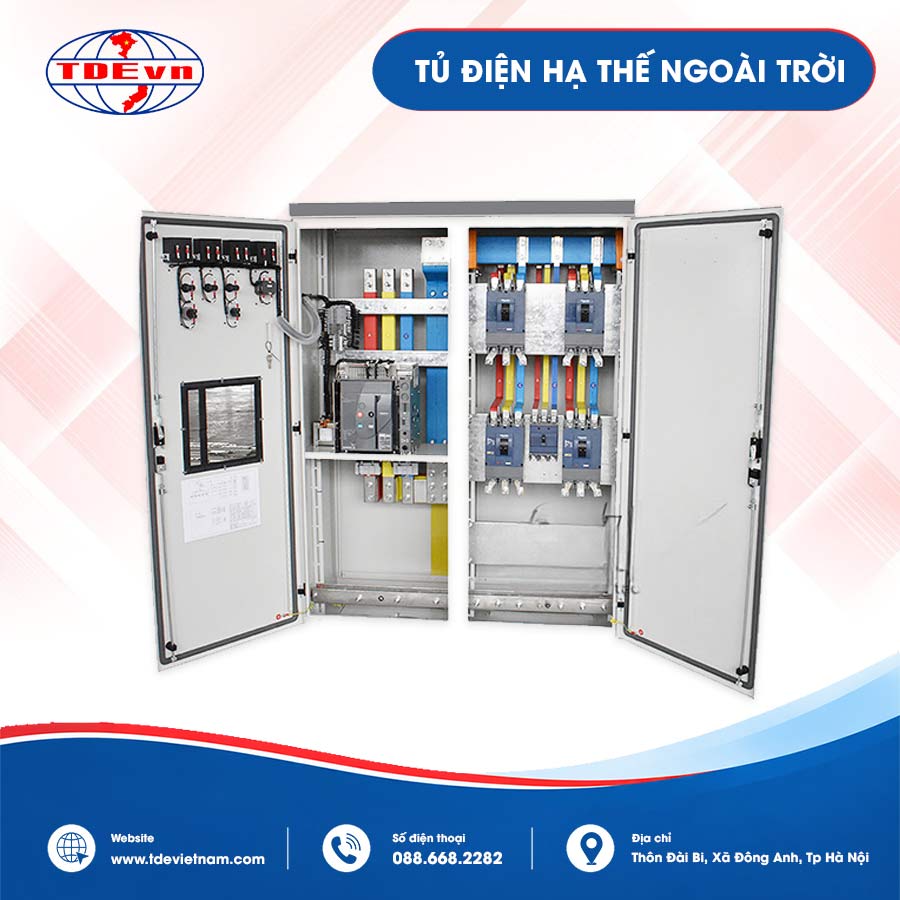

Cấu hình tủ điện hạ thế ngoài trời gồm những gì?
Cấu hình tủ phụ thuộc vào nhiệm vụ cấp điện và điều khiển của công trình. Một số thành phần thường được xem xét trong quá trình thiết kế gồm:
| Thành phần | Chức năng |
|---|---|
| Vỏ tủ và phụ kiện | Bảo vệ thiết bị trước tác động môi trường theo thiết kế |
| Aptomat tổng | Đóng cắt nguồn và bảo vệ theo đặc tính thiết bị |
| Aptomat nhánh | Bảo vệ, đóng cắt các mạch phụ tải |
| Thanh cái đồng | Phân phối điện giữa các nhánh theo thiết kế |
| Contactor và rơ-le | Điều khiển tải, động cơ hoặc các mạch chức năng khi cần |
| Thiết bị đo lường | Theo dõi các thông số điện theo cấu hình |
| Thanh tiếp địa | Kết nối bảo vệ theo thiết kế và yêu cầu an toàn |
| Đầu nối cáp, cầu đấu | Tổ chức kết nối nguồn vào và các nhánh ra |
| Phụ kiện làm kín | Hạn chế bụi, nước xâm nhập tại các vị trí lắp đặt |
Kinh nghiệm lựa chọn tủ điện hạ thế ngoài trời theo thực tế công trình
Xác định thông số điện trước khi chọn kích thước
Kích thước tủ không nên chỉ dựa vào số lượng thiết bị. Cần xem xét điện áp sử dụng, dòng tải, dòng ngắn mạch, số lượng mạch ra, khoảng cách thao tác và không gian dành cho đấu nối cáp. Nếu có kế hoạch mở rộng hệ thống trong tương lai, nên dự trù không gian hợp lý nhưng vẫn bảo đảm khả năng tản nhiệt và bố trí thiết bị theo thiết kế.
Chọn cấp bảo vệ theo mức độ tiếp xúc với môi trường
Tủ đặt dưới mái che có điều kiện khác với tủ chịu mưa trực tiếp hoặc khu vực thường xuyên được vệ sinh bằng nước. Bởi vậy, cần đánh giá vị trí lắp đặt cụ thể thay vì chọn cấp IP chỉ theo thói quen.
Ưu tiên thiết kế thuận tiện cho kiểm tra và sửa chữa
Tủ điện ngoài trời có thể nằm cách xa phòng kỹ thuật hoặc khu vực làm việc thường xuyên. Cửa tủ, khóa, sơ đồ mạch, nhãn thiết bị và không gian thao tác cần được bố trí rõ ràng để nhân sự kỹ thuật kiểm tra thuận tiện.
Xem xét điều kiện ăn mòn và ánh nắng
Tại khu vực gần biển hoặc nơi có tác nhân ăn mòn, cần cân nhắc vật liệu vỏ, lớp phủ bảo vệ và phụ kiện kim loại. Với vị trí chịu nắng trực tiếp, nhiệt độ môi trường và tác động của bức xạ mặt trời cũng cần được đưa vào phương án thiết kế.
Báo giá tủ điện hạ thế ngoài trời tại TDE Việt Nam
Giá tủ điện hạ thế ngoài trời phụ thuộc vào kích thước, vật liệu vỏ, cấp bảo vệ IP, thiết bị đóng cắt, số lượng mạch, yêu cầu điều khiển và phạm vi cung cấp. Vì vậy, báo giá cần căn cứ vào cấu hình thực tế thay vì áp dụng một mức giá chung cho mọi loại tủ.
Bảng dưới đây tổng hợp các hạng mục có thể được xem xét khi lập báo giá:
| Hạng mục | Yếu tố ảnh hưởng đến chi phí | Báo giá |
|---|---|---|
| Vỏ tủ điện ngoài trời | Kích thước, vật liệu, độ dày và cấp bảo vệ | Liên hệ báo giá |
| Thiết bị đóng cắt | Dòng định mức, khả năng cắt và thương hiệu | Liên hệ báo giá |
| Thanh cái và phụ kiện | Tiết diện, số lượng nhánh và phương án đấu nối | Liên hệ báo giá |
| Thiết bị điều khiển | Contactor, rơ-le, biến tần hoặc thiết bị chuyên dụng | Liên hệ báo giá |
| Thiết bị đo lường | Chức năng đo và yêu cầu hiển thị | Liên hệ báo giá |
| Gia công, lắp ráp | Độ phức tạp của cấu hình và yêu cầu hoàn thiện | Liên hệ báo giá |
| Vận chuyển, lắp đặt | Địa điểm, điều kiện thi công và phạm vi công việc | Liên hệ báo giá |
** Lưu ý: Bảng trên là danh mục hạng mục cần báo giá, không phải bảng giá niêm yết của nhà sản xuất. Để nhận báo giá thực tế khác hàng hãy liên hệ Hotline: 088.668.2282 để được TDE Việt Nam tư vấn chi tiết nhất.
Quy trình tư vấn lắp đặt tủ điện hạ thế ngoài trời tại TDE Việt Nam
Để hạn chế sai lệch giữa thiết kế và điều kiện sử dụng, quá trình triển khai nên được thực hiện theo các bước rõ ràng.
Tiếp nhận yêu cầu
Xác định công năng tủ, vị trí lắp đặt, thông số điện và các điều kiện môi trường liên quan.
Đề xuất cấu hình
Lựa chọn vật liệu vỏ, cấp bảo vệ, thiết bị đóng cắt, phương án đấu nối và phụ kiện phù hợp.
Thống nhất hồ sơ kỹ thuật
Làm rõ sơ đồ điện, kích thước, danh mục thiết bị, phạm vi cung cấp và các yêu cầu nghiệm thu.
Gia công và lắp ráp
Thực hiện theo cấu hình đã thống nhất, chú trọng chất lượng đấu nối, độ kín của vỏ tủ và việc lắp đặt phụ kiện.
Kiểm tra trước khi bàn giao
Kiểm tra ngoại quan, đấu nối, nhãn thiết bị và các hạng mục thử nghiệm phù hợp với hồ sơ kỹ thuật.
Giao hàng và hỗ trợ lắp đặt
Thực hiện theo thỏa thuận về vận chuyển, thi công, nghiệm thu và bàn giao tài liệu.
Các câu hỏi thường gặp về tủ điện hạ thế ngoài trời
Tủ điện hạ thế ngoài trời nên chọn cấp bảo vệ IP bao nhiêu?
Cấp IP cần được lựa chọn theo mức độ tiếp xúc với bụi, mưa, nước và điều kiện vệ sinh tại vị trí lắp đặt. IP54, IP55 hoặc IP65 có thể là những phương án cần xem xét trong các điều kiện khác nhau, nhưng cần kiểm tra yêu cầu thực tế và thiết kế hoàn chỉnh của tủ trước khi quyết định.
Tủ điện ngoài trời có bắt buộc sử dụng thép không gỉ không?
Không bắt buộc trong mọi trường hợp. Thép sơn tĩnh điện có thể đáp ứng nhiều ứng dụng nếu lớp phủ và kết cấu được lựa chọn phù hợp. Thép không gỉ hoặc vật liệu chuyên dụng có thể cần thiết tại khu vực có nguy cơ ăn mòn cao.
Có thể đặt tủ điện ngoài trời trực tiếp trên nền đất không?
Không nên bố trí tùy tiện trên nền đất nếu chưa đánh giá nguy cơ nước đọng, ngập và độ ổn định cơ khí. Tủ thường cần bệ đỡ hoặc kết cấu lắp đặt phù hợp với thiết kế, bảo đảm cao độ, cố định chắc chắn và thuận tiện bảo trì.
Tủ điện hạ thế ngoài trời có cần hệ thống chống ngưng tụ không?
Tùy môi trường và thiết kế. Ở nơi có độ ẩm cao hoặc chênh lệch nhiệt độ lớn, hơi ẩm có thể ngưng tụ bên trong tủ. Bộ gia nhiệt chống ngưng tụ hoặc giải pháp kiểm soát độ ẩm có thể được cân nhắc nếu đánh giá kỹ thuật cho thấy cần thiết.
Giá tủ điện hạ thế ngoài trời được tính như thế nào?
Chi phí phụ thuộc vào kích thước, vật liệu vỏ, cấp IP, thiết bị điện, chức năng điều khiển và phạm vi thi công. Để nhận báo giá sát nhu cầu, khách hàng nên cung cấp thông số kỹ thuật hoặc mô tả công năng tủ và vị trí lắp đặt.
TDE Việt Nam có thể tư vấn tủ điện ngoài trời theo yêu cầu không?
Khách hàng có thể liên hệ TDE Việt Nam để trao đổi nhu cầu và phạm vi cung cấp. Nên chuẩn bị sơ đồ điện, thông số phụ tải, môi trường lắp đặt và yêu cầu kỹ thuật để việc xem xét phương án được cụ thể hơn.
