Trong quá trình thi công hệ thống điện, thang máng cáp tủ điện ✔️giúp tổ chức đường dây dẫn từ tủ điện đến các thiết bị một cách gọn gàng, an toàn ✔️và thuận tiện cho việc quản lý. Tùy theo quy mô công trình, hệ thống có thể sử dụng thang cáp, máng cáp hoặc phụ kiện chuyển hướng để đáp ứng yêu cầu đi dây, phân nhánh và kết nối giữa các khu vực. Việc lựa chọn đúng kích thước, độ dày, vật liệu và phương án bố trí không chỉ giúp tối ưu không gian thi công mà còn hỗ trợ kiểm tra, bảo trì hệ thống về sau.
TDE Việt Nam cung cấp thang máng cáp theo nhu cầu thực tế, tư vấn quy cách phù hợp với số lượng dây dẫn và điều kiện lắp đặt, đồng thời hỗ trợ triển khai tại công trình theo yêu cầu. Để nhận tư vấn kỹ thuật và báo giá thang máng cáp tủ điện theo kích thước, vật liệu và khối lượng cần sử dụng, quý khách vui lòng liên hệ hotline: 088 668 2282.
Thang máng cáp tủ điện có vai trò gì trong hệ thống điện?
Thang máng cáp không trực tiếp thực hiện chức năng đóng cắt hoặc điều khiển điện, nhưng ảnh hưởng đến cách bố trí, bảo vệ cơ học và khả năng tiếp cận các tuyến dây dẫn. Đây là phần cần được tính toán đồng bộ với thiết kế tủ điện và mặt bằng công trình.
Kết nối tuyến cáp từ tủ điện đến thiết bị
Tại nhà xưởng hoặc công trình kỹ thuật, cáp điện thường phải đi qua nhiều vị trí trước khi đến động cơ, máy móc hoặc tủ nhánh. Thang máng cáp tạo đường đi có tổ chức, giúp hạn chế tình trạng dây dẫn bố trí tùy tiện trên kết cấu công trình.
Hỗ trợ phân chia các nhóm dây dẫn
Một hệ thống có thể đồng thời sử dụng cáp động lực, cáp điều khiển và cáp tín hiệu. Tùy yêu cầu kỹ thuật, các nhóm cáp có thể cần được phân tuyến hoặc bố trí khoảng cách phù hợp để hạn chế nhiễu và thuận tiện khi bảo trì.
Thuận tiện khi kiểm tra và mở rộng
Khi tuyến cáp được bố trí có hệ thống, kỹ thuật viên có thể nhận diện đường đi, kiểm tra các điểm liên kết và thực hiện bảo trì thuận lợi hơn. Đối với nhà máy có kế hoạch bổ sung máy móc, việc dự trù không gian hợp lý cũng giúp đánh giá khả năng bổ sung cáp trong tương lai.
Nên sử dụng thang cáp hay thang máng cáp tủ điện?
Lựa chọn giữa thang cáp và máng cáp phụ thuộc vào kết cấu tuyến, đặc điểm dây dẫn và môi trường lắp đặt. Hai loại có thể cùng xuất hiện trong một dự án nếu đáp ứng yêu cầu thiết kế.
Thang cáp cho tuyến động lực và đường cáp quy mô lớn

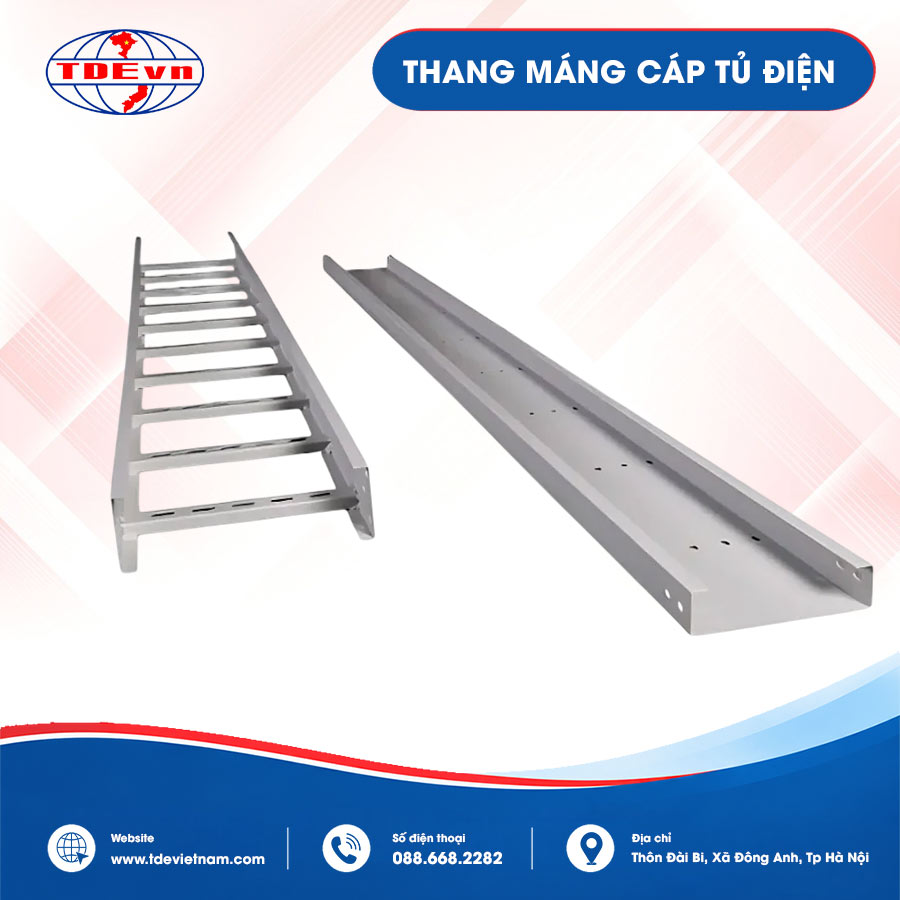

Thang cáp có hai thanh dọc liên kết bằng các thanh ngang, tạo thành kết cấu dạng bậc. Thiết kế mở giúp dễ quan sát và tiếp cận cáp, phù hợp với nhiều tuyến cáp động lực trong nhà xưởng hoặc khu kỹ thuật. Khi sử dụng thang cáp để kết nối với tủ điện, cần kiểm tra khả năng chịu tải, khoảng cách giá đỡ, phương án cố định dây và điều kiện chuyển tiếp tại vị trí vào tủ.
Máng cáp cho tuyến dây cần bố trí trong lòng máng

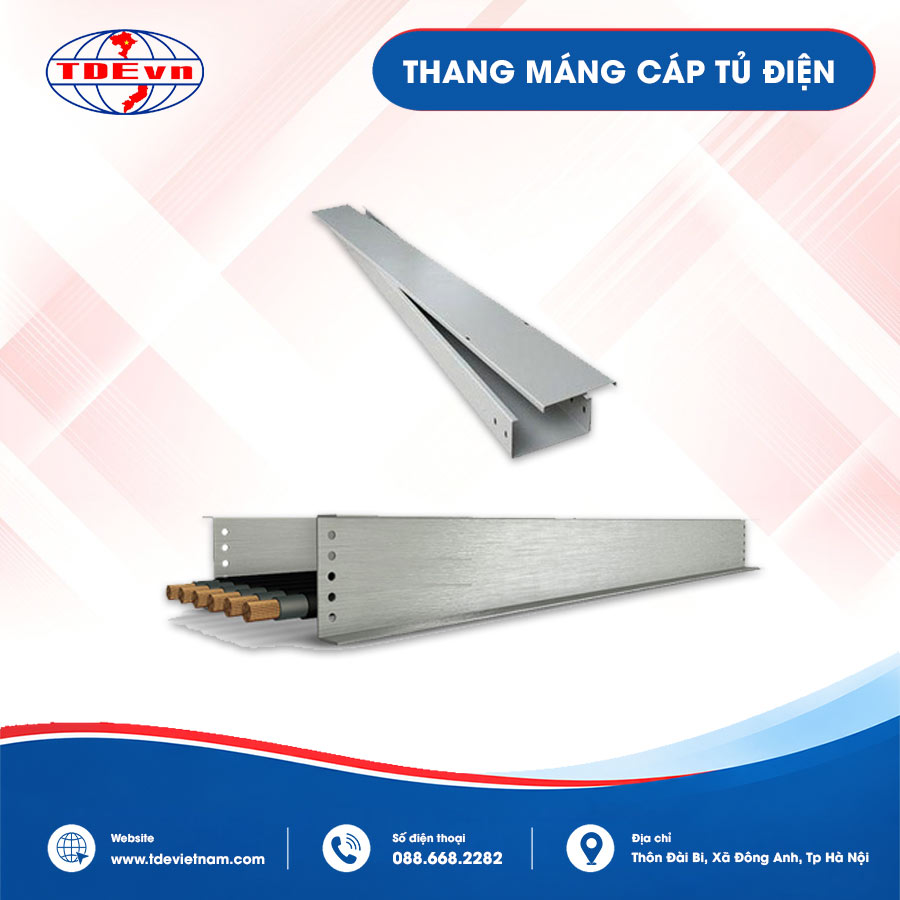

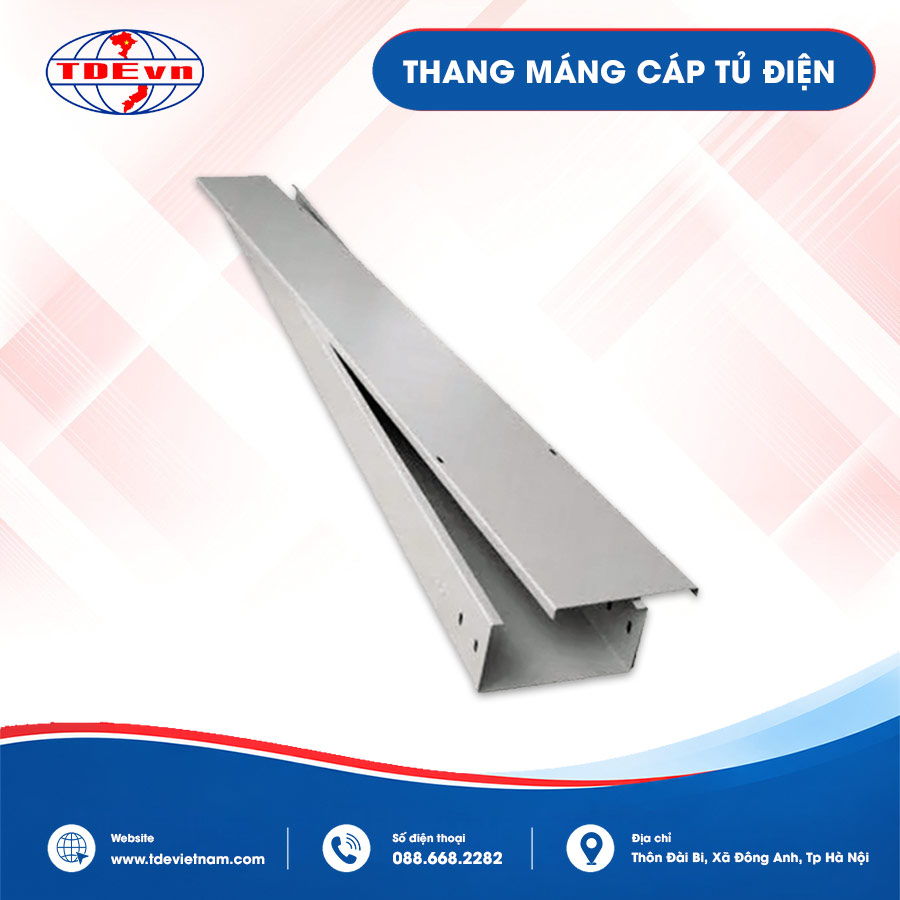

Máng cáp có đáy và thành bên, có thể sử dụng nắp tùy cấu hình. Loại này thường được cân nhắc khi cần gom các tuyến dây theo một đường dẫn có thành bao quanh.
Kết hợp thang và máng cáp theo từng đoạn tuyến
Trong một số công trình, thang cáp có thể được dùng trên tuyến chính, trong khi máng cáp phù hợp hơn tại những đoạn có không gian hạn chế hoặc cần bố trí dây theo nhóm. Phương án kết hợp cần bảo đảm các chi tiết chuyển tiếp tương thích về kích thước, cao độ và phương pháp liên kết.
Cách lựa chọn thang máng cáp tủ điện theo từng công trình
Không có một quy cách phù hợp cho tất cả hệ thống. Việc lựa chọn nên xuất phát từ số lượng cáp, tải trọng, môi trường và khả năng thi công thực tế.
Xác định kích thước theo số lượng cáp
Chiều rộng và chiều cao thang máng cáp cần đáp ứng số lượng, đường kính và cách bố trí cáp theo thiết kế. Ngoài phần không gian đang sử dụng, cần cân nhắc khả năng bổ sung dây dẫn nếu dự án có kế hoạch mở rộng.
Chọn vật liệu và lớp phủ theo môi trường
Thang máng cáp có thể được chế tạo từ thép sơn, thép mạ kẽm hoặc vật liệu khác theo yêu cầu. Với khu vực trong nhà khô ráo, phương án vật liệu có thể khác so với môi trường ngoài trời, độ ẩm cao hoặc có tác nhân ăn mòn.
Kiểm tra tải trọng và khoảng cách đỡ
Khả năng chịu tải phụ thuộc vào kết cấu, chiều dày vật liệu, chiều dài nhịp, vị trí liên kết và tải trọng cáp. Với tuyến cáp lớn, cần có cơ sở tính toán phù hợp thay vì chỉ chọn theo kích thước danh nghĩa. Bố trí giá đỡ đúng thiết kế giúp hạn chế võng, biến dạng và những ảnh hưởng không mong muốn đến tuyến cáp trong quá trình sử dụng.
Phối hợp bản vẽ với các hệ thống khác
Tuyến thang máng cáp thường đi qua khu vực có dầm, đường ống, hệ thống thông gió hoặc các tuyến kỹ thuật khác. Việc phối hợp bản vẽ giúp xác định cao độ và hướng tuyến hợp lý, giảm khả năng phải tháo lắp lại trong quá trình thi công.
Báo giá thang máng cáp tủ điện tại TDE Việt Nam
Chi phí thang máng cáp tủ điện phụ thuộc vào quy cách sản phẩm, vật liệu, phương pháp xử lý bề mặt, khối lượng đặt hàng và số lượng phụ kiện. Đối với dự án có nhiều tủ điện hoặc tuyến cáp phức tạp, việc bóc tách khối lượng theo bản vẽ sẽ giúp dự toán sát thực tế hơn.
Báo giá thang cáp kết nối tủ điện
Giá thang cáp phụ thuộc vào chiều rộng, chiều cao, chiều dày vật liệu, chiều dài đoạn và yêu cầu xử lý bề mặt. Tải trọng dự kiến cùng phương án giá đỡ cũng cần được làm rõ để lựa chọn kết cấu phù hợp.
Báo giá máng cáp dùng cho tủ điện
Chi phí máng cáp thường được xác định theo kích thước đáy, chiều cao thành, chiều dày vật liệu, chiều dài đoạn và cấu hình có nắp hoặc không nắp. Những đoạn cần chuyển hướng, thay đổi cao độ hoặc giảm kích thước có thể cần phụ kiện riêng.
Báo giá thang máng cáp mạ kẽm
Đối với sản phẩm mạ kẽm, giá thành chịu ảnh hưởng bởi quy cách thép, phương pháp mạ, yêu cầu lớp phủ và khối lượng gia công. Các yêu cầu riêng về môi trường lắp đặt hoặc tiêu chí nghiệm thu cũng cần được làm rõ trước khi chốt đơn hàng.
Báo giá phụ kiện và giá đỡ thang máng cáp
Phụ kiện gồm co ngang, co lên, co xuống, tê, chữ thập, đoạn giảm, nối và giá đỡ. Chi phí phụ thuộc vào chủng loại, kích thước, chiều dày và số lượng cần sử dụng. Đối với tuyến cáp có nhiều điểm giao nhau hoặc thay đổi cao độ, phần phụ kiện có thể chiếm tỷ trọng đáng kể trong dự toán. Vì vậy, nên thống kê riêng từng loại trên bản vẽ.
Báo giá gia công theo bản vẽ công trình
Nếu khách hàng đã có hồ sơ thiết kế, báo giá có thể căn cứ vào bảng khối lượng, quy cách vật liệu, phụ kiện và yêu cầu xử lý bề mặt. Trường hợp bản vẽ chưa thể hiện đầy đủ, cần bổ sung các thông tin liên quan trước khi xác định phạm vi cung cấp.
Bảng tham khảo hạng mục báo giá
| Hạng mục | Thông tin cần xác định | Giá |
|---|---|---|
| Thang cáp cho tủ điện | Kích thước, chiều dày, vật liệu | Liên hệ báo giá |
| Máng cáp cho tủ điện | Quy cách, nắp máng, phương pháp xử lý bề mặt | Liên hệ báo giá |
| Thang máng cáp mạ kẽm | Phương pháp mạ và yêu cầu lớp phủ | Liên hệ báo giá |
| Co, tê, chữ thập và đoạn giảm | Loại phụ kiện, kích thước, số lượng | Liên hệ báo giá |
| Giá đỡ và phụ kiện liên kết | Kiểu giá đỡ, tải trọng và vị trí lắp đặt | Liên hệ báo giá |
| Hệ thống thang máng cáp theo bản vẽ | Bảng khối lượng và yêu cầu công trình | Liên hệ báo giá |
** Lưu ý: Bảng trên là danh mục hạng mục cần báo giá, không phải bảng giá niêm yết của nhà sản xuất. Để nhận báo giá thực tế khác hàng hãy liên hệ Hotline: 088.668.2282 để được TDE Việt Nam tư vấn chi tiết nhất.
TDE Việt Nam cung cấp thang máng cáp cho hệ thống tủ điện đạt chuẩn
TDE Việt Nam tiếp nhận yêu cầu cung cấp thang máng cáp theo thông tin kỹ thuật của từng dự án. Khách hàng có thể trao đổi về kích thước, vật liệu, phương pháp mạ và khối lượng dự kiến để làm rõ cấu hình cần thiết.
Tiếp nhận bản vẽ và khối lượng thực tế
Bản vẽ mặt bằng, sơ đồ tuyến cáp và vị trí tủ điện là cơ sở để xác định đoạn thẳng, phụ kiện chuyển hướng và các điểm đỡ. Thông tin càng đầy đủ thì việc đối chiếu khối lượng càng thuận tiện.
Làm rõ quy cách trước khi đặt hàng
Các thông số như chiều rộng, chiều cao, chiều dày, vật liệu và lớp phủ cần được thống nhất trước khi triển khai. Nếu dự án có yêu cầu riêng về kiểm tra hoặc nghiệm thu, nên cung cấp ngay trong giai đoạn trao đổi kỹ thuật.
Phối hợp phạm vi cung cấp theo dự án
Khách hàng nên xác định rõ nhu cầu chỉ mua vật tư hay cần thêm các hạng mục liên quan theo phạm vi dự án. Việc thống nhất trước giúp dự toán phản ánh đúng nhu cầu và tránh bỏ sót các chi tiết cần thiết.
Các câu hỏi thường gặp về sản phẩm thang máng cáp tủ điện
Thang máng cáp tủ điện dùng để làm gì?
Sản phẩm dùng để nâng đỡ và dẫn hướng các tuyến cáp kết nối tủ điện với thiết bị hoặc các tủ khác trong hệ thống. Việc bố trí đúng giúp tuyến dây gọn gàng, thuận tiện kiểm tra và bảo trì.
Nên dùng thang cáp hay máng cáp để kết nối tủ điện?
Thang cáp có kết cấu dạng bậc, phù hợp với nhiều tuyến cáp cần kết cấu thông thoáng. Máng cáp có đáy và thành bên, phù hợp với các tuyến cần gom cáp trong lòng máng. Lựa chọn cuối cùng phải dựa trên thiết kế và điều kiện sử dụng.
Thang máng cáp có cần nối đất không?
Yêu cầu nối đất hoặc liên kết đẳng thế phụ thuộc vào thiết kế hệ thống và quy định kỹ thuật áp dụng. Khi có yêu cầu, cần xác định phương án liên kết các đoạn và kiểm tra tính liên tục điện theo hồ sơ được phê duyệt.
Báo giá thang máng cáp tủ điện phụ thuộc vào yếu tố nào?
Các yếu tố chính gồm loại sản phẩm, kích thước, chiều dày vật liệu, phương pháp mạ, chiều dài tuyến, số lượng phụ kiện và khối lượng đặt hàng.
Có thể gia công thang máng cáp theo bản vẽ riêng không?
Khách hàng có thể gửi bản vẽ và yêu cầu kỹ thuật để trao đổi phương án cung cấp theo quy cách công trình. Khả năng đáp ứng và phạm vi thực hiện cần được xác nhận theo từng đơn hàng.
Khi lắp đặt thang máng cáp gần tủ điện cần lưu ý gì?
Cần bảo đảm tuyến cáp không cản trở việc mở cửa tủ, thuận tiện đấu nối và tuân thủ bán kính uốn cong của cáp. Đồng thời, phải kiểm tra tải trọng, điểm đỡ, liên kết và yêu cầu an toàn theo hồ sơ thiết kế.
Khách hàng có nhu cầu cung cấp thang máng cáp tủ điện có thể liên hệ TDE Việt Nam qua thông tin trên website, gửi bản vẽ hoặc bảng khối lượng để được trao đổi cấu hình và nhận báo giá theo yêu cầu thực tế.
